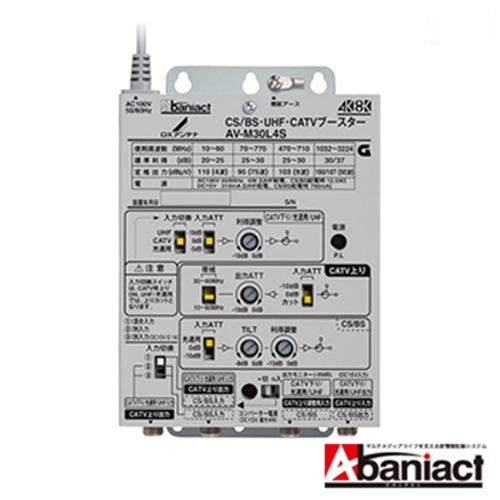

- 4K8K対応 マルチブースタ AV-M30L4S-00
戸建て、小規模集合住宅の共同受信用設備に最適。
アンテナ受信、またはケーブルテレビ、光運用(FTTH)をスイッチ1つで切換え可能なため、システムを組み替えることなく電波状況に応じた対応が可能です。
4K 8K (～3224MHz)放送に対応。2Kにも対応しています。
地上デジタル/CATV上り・下り/BS110度CSデジタル放送/光運用
電源内蔵(AC100V)形
■取寄品 (3～4営業日の間に発送予定)
- 商品の説明
AV-M30L4S-00 帯域 CATV上り
CATV
下り
光運用 UHF CS/BS-IF 光運用 周波数帯域(MHz) 10～60 70～770 470～710 1032～3224 最大伝送波数(波) 4 75+デジタル 9 36 標準利得(dB) 20～25
(増幅時)
25～30 15～20 25～30 30/37 10/7 定格出力(dBμV) 110 95 103 100/107 利得調整範囲(dB) - 0～10以上
連続可変
0～10以上
連続可変
0～10以上
連続可変
入力ATT(dB) 0,-10,カット 0,-5,-10 0,-10 出力ATT(dB) 0～-10以上
連続可変
- - - 伝送帯域内
周波数特性(dB)
±2.5以内 ±2.5以内 ±2.5以内 任意の34.5MHzで
2.0以内全体域で
±3.0以内
CSO,ビート(dB) -60以下 -60以下 - - CTB(dB) -60以下 -60以下 - - 相互変調(dB) - - -71以下(IM3) -31以下(IM2)
-61以下(IM3)
雑音指数(dB) 7.0以下(出力端子) 6.0以下 6.5以下 10以下
VSWR 2.5以下 2.5以下 2.5以下 2.5以下
利得安定度(dB) ±2.0以内 ±2.0以内 ±2.0以内 ±3.0以内
ハム変調(dB) -60以下 -60以下 -60以下 -60以下
出力モニター(dB) - -20 入出力
インピーダンス(Ω)
75(F形) 耐雷性(kV) 入出力端子・電源端子±20(1.2/50μs) 使用温度範囲 -10～+50 UHF供給電源 DC+15V 100mA コンバーター
供給電源
DC+15V 4W 外径寸法(mm) W113×H166×D38 重量(kg) 0.55
