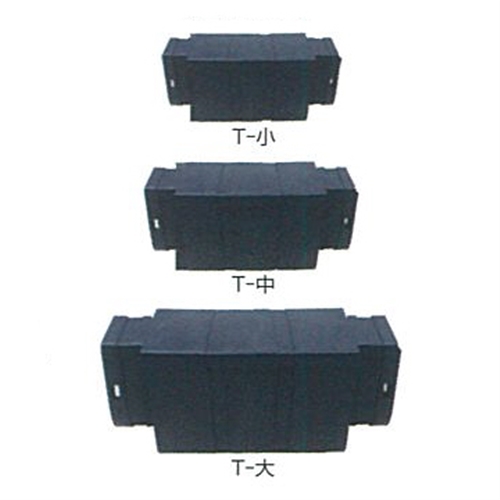

- カワグチ ナイスブランチ Tタイプ 大
ビル、マンション、ホテル、工場などの幹線ケーブル等の低圧配線(屋内・屋外)の分岐接続(直線接続・分岐接続)に使用されます。
・一つの製品でレジン注入工法、絶縁カバー工法に対応
・分岐ケーブルサイズの接続変更が生じても再利用が可能
・開口が広いのでレジン注入が容易
・硬質樹脂を採用
■対応ケーブル
低圧:CV単心、CVD、CVT、CVQ
高圧:EM-CE単心、EM-CED、EM-CET、EM-CEQ

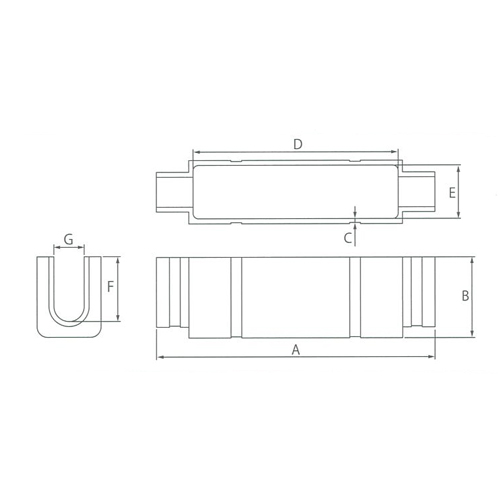

■サイズ A:180 B:89 C:4.5 D:110 E:64 F:78 G:40
大サイズ
適用ケーブル
T型コネクタ使用
レジン
必要量
レジン使用 250mm²~400mm² 410ml レジン不使用 250mm²~400mm² -
項目 単位
試験条件・規格 物質値 体積固有抵抗(1000V) Ω-cm - 3.7e+17 絶縁破壊強さ KV/mm - 35 熱変形温度(低荷重<0.45MPa>) ℃ ASTM D648:06 113 燃焼特性 (mm) UL-94 V-2(1.6) 材質 - - 難燃性ポリプロピレン
- 使用上の注意
レジン使用施工の場合
※架空、ハンドホール内、マンホール内、直埋では使用しないで下さい。
※裸圧着端子を使用して行う場合のレジンは、解体可能型レジンをお使いください。
※「3M解体可能型レジン4441J」「古河電工パワージェルEPG」推奨
レジン不使用施工の場合
(1)完全防水ではありませんので、屋外や水のかかる場所では使用できません。
(2)新工場電気設備防爆指針の危険個所(0種、1種、2種)に指定されている場所では使用できません。但し、マンションなどでPSが解放されているなど「濡れた燃料が滞留するおそれのない場所」に該当する場合は使用できます。
(3)コンクリート直接埋設工法(JIS C 3650)には使用できません。
(4)非常電源用電線(耐火電線等)に接続の場合は、耐火接続の処理後に保護として使用して下さい。
その他
・製品に過度の衝撃を与えないで下さい。
・製品は、直射日光を避け、熱気のこもらない方法で保管して下さい。
・一部の無機薬品類(発煙硝酸、発煙硫酸、クロスホルン酸など)及び一部の有機薬品類(エチレンクロライド、クロロホルン、アセトン)など、ナイスブランチの材質に悪影響を及ぼす特殊環境での使用は避けて下さい。
