- 厚鋼コネクタ 防水ねじなし ZWBI28
材質:亜鉛合金ダイカスト ZDC2
特性:IPX5 環境:RoHS対応 温度範囲:-20℃～90℃
接続できる電線管呼び:G28

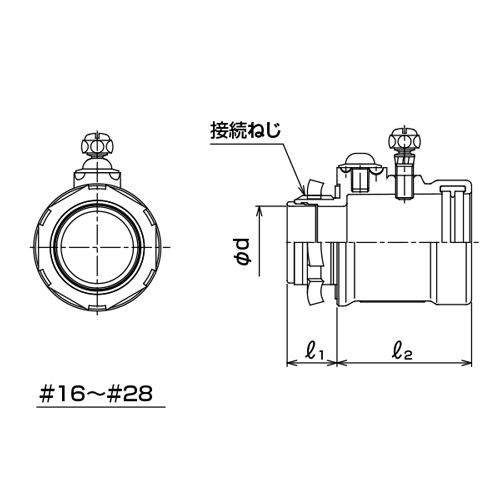

φd:24.6mm L1:14mm L2:42.7mm
トルク小ねじ M5 1本
アース小ねじ呼び M5
接続ねじ呼び G1
重量:1個156g

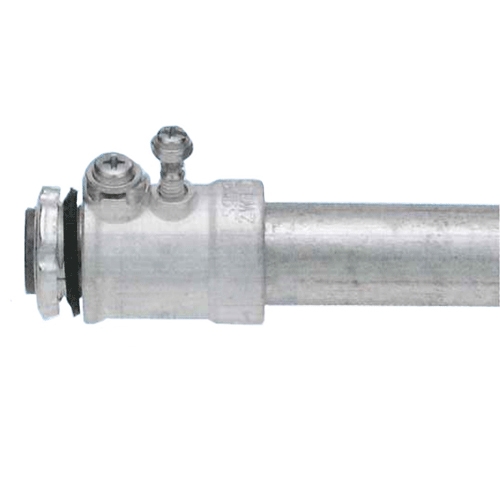

ねじなし厚鋼電線管をボックス類のノックアウトに接続するための防水型コネクタです。
- 三桂製作所 厚鋼コネクタ 防水ねじなし型 一覧
品番
接続できる
電線管
φd
(mm)
L1
L2
トルク
小ネジ
接続ねじ
呼び
ZWBI16 G16 14.1 10 37.3 M5
1本
G1/2 ZWBI22 G22 20.0 12 37.8 G3/4 ZWBI28 G28 24.6 14 42.7 G1 ZWBI36 G36 33.0 14 46.3 M5
2本
G1-1/4 ZWBI42 G42 38.3 16 46.8 G1-1/2 ZWBI54 G54 49.3 16 51.1 G2 ZWBI70 G70 64.0 16 58.4 CTG70 ZWBI82 G82 76.3 16 62.4 CTG82 ZWBI92 G92 88.2 18 68.2 CTG92 ZWBI104 G104 100.3 18 69.7 CTG104
