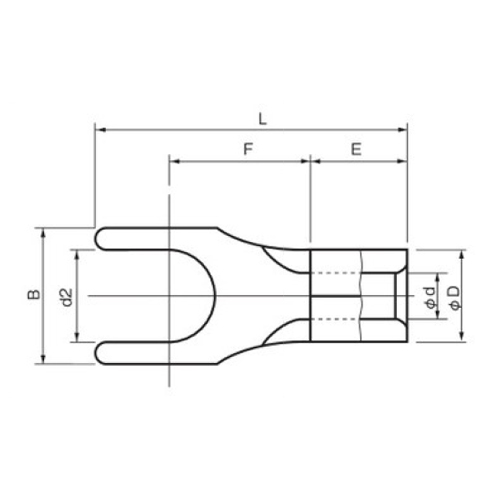

Eタイプは機器用小型レール式端子台(DINタイプ)対応品です。足の長さが従来品よりも短くなっています。品番 8Y-5E (100個) 寸法 φd2:5.3mm B:10.5mm L:21.0mm F:8.6mm
E:8.4mm φD:7.1mm φd:4.5mm
電線抱合範囲 単線:2.89～3.65
撚線:6.64～10.52
AWG:8
適用工具 NH1 / NH9 / NOP60 / NOM60
本体:NA20
ヘッド:N20 08

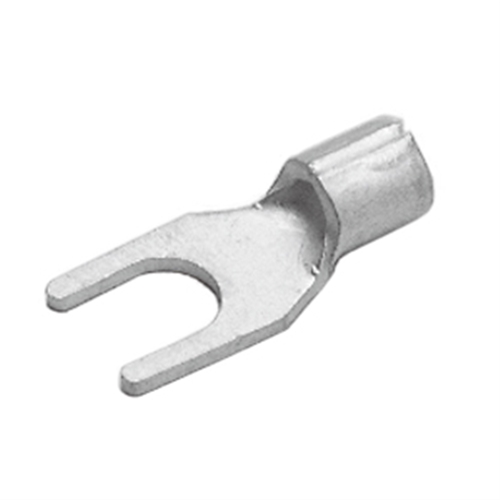

- 銅専用 裸圧着端子 Y形 先開形 Eタイプ
品番 寸法(mm) 電線抱合範囲 d2 B L F E φD φd 単線(mm) 撚線(SQ) AWG 1.25Y-3NE 3.2 5.8 14.0 6.6 4.5 3.4 1.7 0.57-1.44 0.25-1.65 22-16 1.25Y-3LE 3.7 6.2 14.0 6.8 1.25Y-4NE 4.3 6.4 14.5 6.6 2Y-3E 3.2 5.9 14.0 6.6 4.5 4.2 2.3 1.14-1.82 1.04-2.63 16-14 2Y-3.5E 3.7 6.4 14.5 2Y-4NE 4.3 6.4 14.5 8Y-5E 5.3 10.5 21.0 8.6 8.4 7.1 4.5 2.89-3.65 6.64-10.52 8 8Y-6E 6.4
