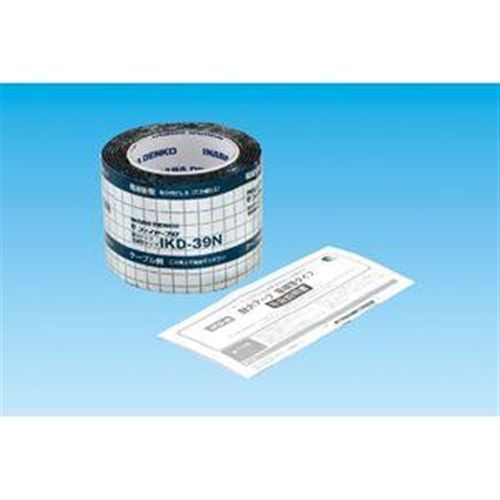

耐火テープ 電線管タイプ IKD-39N
・適用電線管:φ39以下 (推奨φ16～φ39) (厚鋼・薄鋼・ねじなし)
・耐火テープ寸法: 厚さ:2mm 幅:85mm 長さ:2000mm
・施工可能箇所数目安:φ19:22ヶ所 φ39:13ヶ所
熱膨張性テープを使用し、床、壁、中空壁、片壁のいずれにも使える万能キット。
地震に強い新耐火工法!準耐火45分にも対応!
地震の揺れで電線が動いてもはずれにくいスライドシート採用。
- ■製品特長
国土交通大臣認定取得
改正建築基準法における1時間耐火性能に合格しています。
準耐火壁45分、木軸施工、114条区画にも対応しています。
地震に強い
スライド式シート採用で地震の揺れで電線が動いても外れにくい構造になっています。

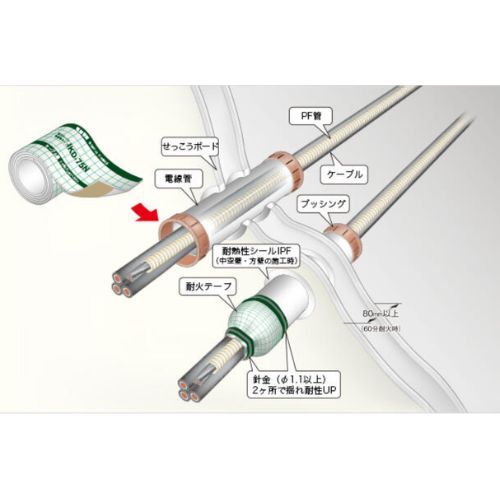

簡単な施工性
テープを巻き付ける簡単な施工方法です。
止め位置がわかりやすい目安帯が印刷されています。
壁・中空壁・片壁は片側の施工で完成します。
床施工は、床上からの施工で完成します。
PF管（CD管）と裸ケーブルの混在OK
PF管（CD管）を裸ケーブルと同時に貫通させることが可能です。
将来、電線の変更が生じても対応できます。
【認定範囲】
●最大開口径：Φ160mm
●最大占積率：23.37%以下
●PF管、CD管：壁貫通のみ（1開口あたり3本以下：外径36.5以下）
●その他適用可能なもの：光ファイバーケーブル（壁・中空壁貫通のみ）
●壁の構造：鉄筋コンクリート壁、ALC壁、中空壁：厚さ70㎜以上
●床の構造：鉄筋コンクリート床、ALC床：厚さ100㎜以上 中空床：厚さ284.5㎜以上
認定範囲
床・壁構造 床・壁構造 床
（ALC・コンクリート）壁
（ALC・コンクリート）中空壁
準耐火構造60分
耐火構造60分中空壁
準耐火構造45分片壁
片面強化せっこう
ボード重張り国土交通大臣認定番号 PS060FL-0723E PS060WL-0729 PS060WL-0728 PS045WL-0727 PS060WL-0726-2 構造 床・壁厚み 100㎜以上 75㎜以上 80㎜以上 74㎜以上 42㎜以上 開口部 形状 円形
(Φ175以下）円形
(Φ175以下）円形
(Φ160以下）円形
(Φ160以下）円形
(Φ160以下）占積率 開口面積に対する鋼製
電線管断面積の割合
42.0％以下 93.3％以下 ケーブル・樹脂製
電線管面積合計の割合69.0％以下 ケー
ブル
・
配
管ケーブル 1本あたり 6.6kv、325㎜2以下 鋼製電線管長さ 218㎜以上 193㎜以上 198㎜以上 192㎜以上 160㎜以上 ブッシング 外径 127㎜以下 長さ 49㎜以下 鋼製電線管理戻し材 モルタル IPF（耐火パテ硬化型不燃タイプ） 合成樹脂製可とう電線管 PF管 36.5㎜以下 CD管 27.5㎜以下 硬質塩化ビニル電線管 ー 36.5㎜以下
