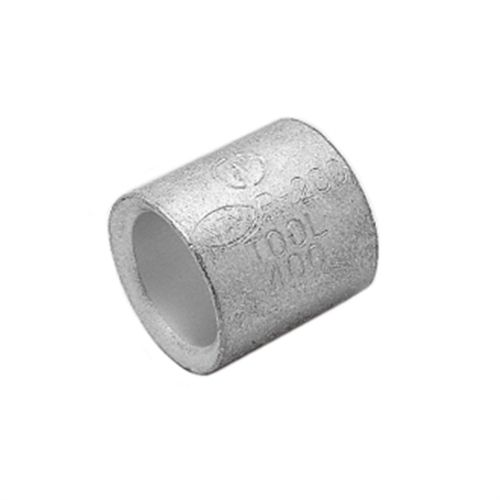

- 裸圧着スリーブ P形 P38
・寸法 L:16.5 φD:13.2 φd:9.4
・電線抱合範囲 撚線:26.66～42.42 / AWG MCM:2
・適用工具 NOP60 / NOM150 / NOP150HA
・規格 JIS規格品 / UL・CSA登録品
裸圧着スリーブ P形 一覧
品番 寸法(mm) 電線抱合範囲 L φD φd 撚線(mm2) AWG or MCM P0.5 8.0 2.6 1.4 0.25～0.75 22-18 P1.25 8.0 3.3 1.8 0.25～1.65 22-16 P2 8.0 4.1 2.3 1.14～2.63 16-14 P5.5 8.5 5.4 3.5 2.63～6.64 12-10 P8 9.5 7.0 4.5 6.64～10.52 8 P14 11.0 8.9 5.8 10.52～16.78 6 P22 13.5 11.3 7.7 16.78～26.66 4 P38 16.5 13.2 9.4 26.66～42.42 2 P60 19.0 15.3 11.4 42.42～60.57 1/0 P70 19.0 17.5 13.3 60.57～76.28 2/0 P80 19.5 19.5 14.5 76.28～96.3 3/0 P100 20.0 22.1 16.4 96.3～117.2 4/0 P150 27.0 26.4 19.5 117.2～152.05 250-300MCM P180 28.5 28.5 21.0 152.05～192.6 300-350MCM P200 32.0 32.4 24.0 192.6～242.27 400MCM P325 37.0 37.0 28.0 242.27～325 500-600MCM
